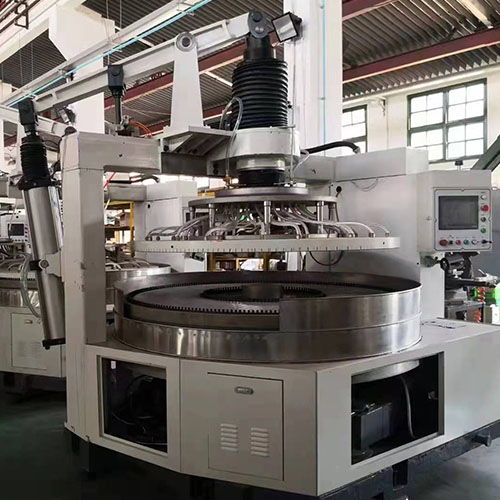

1. Aplikácia obojstranného leštiaceho stroja na optické sklo
Názov zariadenia: FD-15B Presná obojstranná brúska
Použitie zariadenia: Tento stroj sa používa hlavne na polovodičové materiály, optické sklo, magnetické materiály, dielektriká, piezoelektrické materiály, polykryštalické materiály, nepolykryštalické materiály,
Vysoko presné brúsenie a leštenie keramických plechov, ultratenkých kovových materiálov a iných tvrdých a krehkých materiálov.
2. Technický parameterobojstranného leštiaceho stroja na optické sklo
|
1
|
Priemer lapovacej dosky
|
Ф1070XФ495X50 mm
|
Materiál: HT250
|
|
2
|
Hmotnosť závesného systému
|
400 kg
|
|
|
3
|
Maximálny tlak na spracovanie
|
450 kg
|
|
|
4
|
Horná rýchlosť brúsneho kotúča
|
5-40 ot./min
|
|
|
5
|
Nižšie otáčky brúsneho kotúča
|
5-50 ot./min
|
|
|
6
|
Množstvo príslušenstva (hviezdicového kolesa).
|
7
|
|
|
7
|
Veľkosť prípravku (hviezdicové koleso).
|
P=16,84 Z =60 Ф321,66 mm
|
|
|
8
|
prstencový prevod
|
P=16,842 Z =206 Ф1100mm
|
Materiál: QT600-3A
|
|
9
|
Slnečná výbava
|
P=16,842 Z =86 Ф465,4 mm
|
Materiál: QT600-3A
|
|
10
|
Hrúbka brúsenia
|
Minimálne ¼¼: 0,4 mm
|
|
|
11
|
Maximálna veľkosť spracovania
|
Ф290 mm
|
|
|
12
|
Pohon lapovacej dosky
|
Nezávislá regulácia rýchlosti hornej a dolnej lapovacej dosky
|
|
|
13
|
Pomer prstencového kolesa a centrálneho kolesa
|
1 ï¼¼: 1.4
|
|
|
14
|
Výkon motora spodnej dosky
|
11kw
|
|
|
15
|
Výkon motora hornej dosky
|
5,5 kW
|
|
|
16
|
Veľkosť zariadenia
|
1956X1330X2300 mm
|
|
|
17
|
Hmotnosť zariadenia
|
3600 kg
|
|
3. Hlavná konfigurácia The obojstranného leštiaceho stroja na optické sklo
|
|
názov
|
Značka
|
Marka
|
|
1
|
Hlavné ložisko
|
Harbin hriadeľ/Voskový hriadeľ/Luo hriadeľ
|
|
|
2
|
PLC
|
Delta/Omron / Yaskawa
|
|
|
3
|
Invertor
|
Delta/Omron / Yaskawa
|
|
|
4
|
Programovateľné HMI
|
Delta/Omron
|
|
|
5
|
Pneumatické komponenty
|
SMC/EMC/AirTAC
|
|
|
6
|
Elektromagnetický ventil
|
SMC/EMC/AirTAC
|
|
|
7
|
Reduktor
|
Chuangri Precision / Chengda / Liming
|
|
|
8
|
Hlavný valec
|
SMC/EMC//AirTAC
|
|
|
9
|
Bezpečnostný hákový valec
|
SMC/EMC//AirTAC
|
|
|
10
|
Zdvíhací valec ozubeného kolesa
|
SMC/EMC//AirTAC
|
|
4. Elektrické aPneumatickýVšeobecné parametre TheObojstranný leštiaci stroj na optické sklo
|
1
|
Výkon hlavného motora
|
15kw
|
|
2
|
Zdroj
|
AC 380V 50HZ
|
|
3
|
Zdroj plynu
|
0,4 kg/ã 2 0,4 MPa
|
5. Zoznam dielov TheDvojitéSided Leštička na optické sklo
1)Náhodný nástroj: 1 SADA
2)Manuálny: 1 SADA
3)Nádoba na prívod kvapaliny: 1 SADA
4) kalové čerpadlo:1 SADA
6.PrimárnyAccurasovýz TheObojstranný leštiaci stroj na optické sklo
|
1
|
Porážanie koncových plôch stredného disku
|
0,10 mm
|
|
2
|
Radiálne hádzanie prstencového kolesa
|
0,15 mm
|
|
3
|
Hádzanie konca ozubeného kolesa
|
0,15 mm
|
|
4
|
Koncová plocha spodnej dosky pred brúsením
|
0,15 mm
|
|
5
|
Koncová plocha spodnej dosky po brúsení
|
0,10 mm
|
|
6
|
Rovinnosť plechu
|
0,10 mm
|
7.Továreň Shenzhen Tengyu Grinding Technology Co., Ltd.
Shenzhen Tengyu Grinding Technology Co, Ltd sa nachádzala v Guangming New District, Shenzhen, Čína, so základným imaním 5 miliónov juanov, pričom plocha závodu je asi 13 000 metrov štvorcových. Je to podnik zaoberajúci sa technológiou povrchového brúsenia a leštenia. Spoločnosť sa špecializuje na výskum a vývoj, výrobu a predaj rôznych vysoko presných plochých brúsnych zariadení, plochých leštiacich zariadení, vysokorýchlostných riediacich zariadení, 3D leštiacich zariadení a ich podporného spotrebného materiálu. Jej produkty sú široko používané pri precíznom spracovaní mechanických tesnení, elektronických komunikácií, keramiky, polovodičov, optických kryštálov, letectva, automobilových foriem, LED, príslušenstva k mobilným telefónom, hardvéru a iných komponentov. Zákaznícka základňa je rozšírená po celej krajine aj v zahraničí a medzi jej predstaviteľov patria TF, MEEYA, Tongda Group, Hanslaser a mnohé ďalšie známe spoločnosti.
8. FAQ
Q1: Ste obchodná spoločnosť alebo výrobca?
A: Sme výrobca. Máme vlastnú továreň a skúsených technikov.
Q2: Aké sú vaše platobné podmienky?
Odpoveď: T / T 30% ako záloha a 70% pred dodaním. Pred zaplatením zostatku vám ukážeme fotografie produktov a balíkov.
Q3: Aké sú vaše dodacie podmienky a dodacia lehota?
A: EXW, FOB, CFR, CIF, DDU atď. Vo všeobecnosti to bude trvať 7 až 20 dní po obdržaní vašej zálohy. Špecifická dodacia lehota závisí od položiek a množstva vašej objednávky.
Q4: Mohli by ste poskytnúť technologickú podporu?
Odpoveď: Sme v tejto oblasti viac ako 20 rokov. Ak sa vyskytne nejaký problém, kontaktujte nás, poskytneme návrh od nášho inžiniera, ktorý vám pomôže problém vyriešiť.
Q5: Aké je MOQ prispôsobených produktov?
Odpoveď: Sme výrobca a môžeme vám poskytnúť malé MOQ pre prispôsobené produkty.
Q6: Testujete všetok svoj tovar pred doručením?
Odpoveď: Áno, každý produkt bude pred doručením testovaný.
Q7: Ako robíte naše podnikanie dlhodobým a dobrým vzťahom?
Odpoveď: Udržujeme dobrú kvalitu a konkurencieschopnú cenu, aby sme zabezpečili úžitok našich zákazníkov, a rešpektujeme každého zákazníka ako nášho priateľa a úprimne s nimi obchodujeme a spriatelíme sa s nimi bez ohľadu na to, odkiaľ pochádzajú.
Q8: Existuje nejaká záruka kvality?
Odpoveď: Ponúkame jednoročnú záruku kvality. Sme zodpovední za kvalitu našich mechanických upchávok.
